Premier prototype (2/2)

Publié le par NitriK

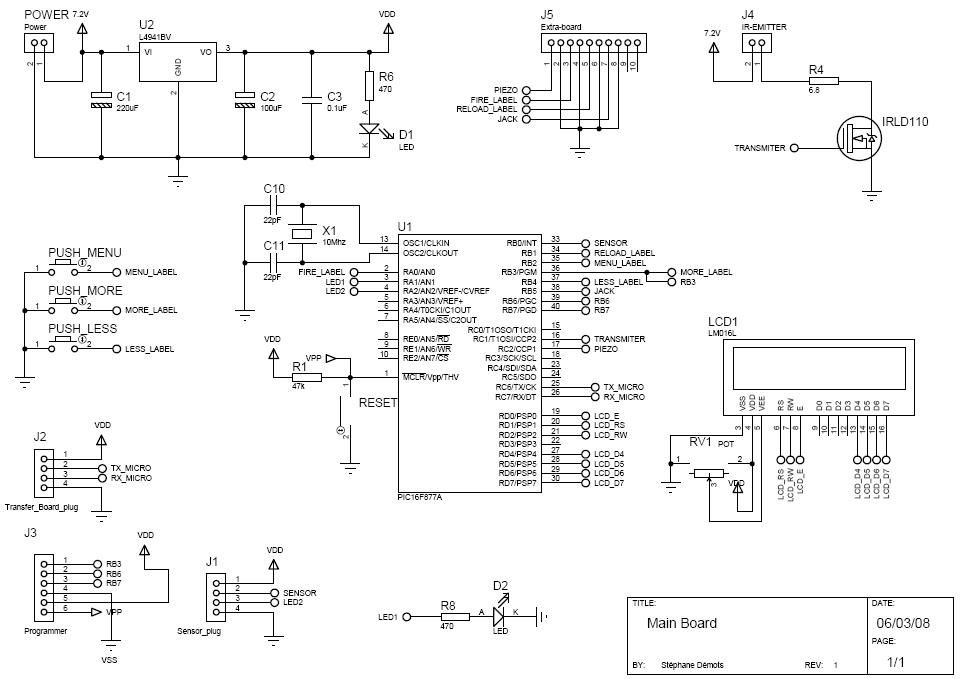

Voici les schémas électriques respectifs du prototype et de la carte capteur.




Il n'y a rien de bien compliqué, c'est pour la plupart du signal binaire 5V relié au mircrocontroleur. La led IR est commandée par un transistor car le micro n'est pas capable de fournir assez de courant. Le troisième connecteur en bas était destiné pour une connexion par un port COM, or ce périphérique disparaissant, j'ai laissé tomber l'idée pour me tourner vers l'USB. Le montage contient quelques maladresses, comme la partie du bouton Reset, qui ont été corrigées dans le nouveau proto .



Voici la composition de la mini carte qui sera posé sur la tête. C'est tout bêtement une led et le capteur IR. A propos, ce composant est formidable ! Il filtre les IR, la fréquence, amplifie et démodule, tout ca dans un boitier pas plus gros que l'iris ! Amis électroniciens, essayez de faire ça sur une platine d'essai ;)
