Raptor (1/2)
Encore un nom mystèrieux...
Le Raptor est mon modèle de Tagger, c'est à dire la structure hors électronique d'un fusil IR. Voici les premières esquisses que j'avais dessiné:

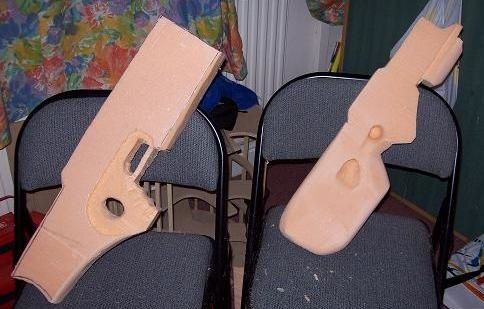

Ensuite, j'ai conçu un modèle à l'échelle dans du polystyrène extrudé. A droite de la photo, le Tagger 'designé' par JB2, à gauche, le Raptor:
Ce tagger était pour une ancienne version du projet, j'ai donc décidé d'en faire un autre, qui cette fois prendrait en compte le cahier des charges, notamment la compatibilité avec le Vortex. Il se devait d'être démontable et de pouvoir contenir la boite en PVC du proto. Le Raptor Mk2 était né.
Voici sa première version physique, dont le but était de vérifier les côtes.
Voici maintenant la version virtuelle en 3D:
Il est composé de 4 parties: le corps, les cotés et le dessus. Le corps contient un espace pour la batterie dans la crosse, ainsi que des rails gravés pour faire passer les connexions. Le tout est en bois.
La suite ici.
